Dallas Bios DS1287 pil tamiri (Dallas DS1287 CMOS battery fix)

Dört gözle beklediğiniz tarih öncesi 386-486 yada ilk dönem pentium tabanlı bilgisayarınıza kavuştunuz.

 Bilgisayarı hemen kurdunuz ve heyecanla fişe taktınız, o da ne! Hata veriyor ve açılmıyor.


Bios'a girip gerekli ayarları yaptınız, harddiski tanıttınız ama bir türlü cihaz boot etmiyor.

Bios pilini değiştirmek için cihazı açtınız ve bir sürprizle karşılaştınız! Pili takacak yer yok çünkü anakartta Dallas DS1287 RTC çipi var ve bios pili de çipin içine gömülü.


Boşuna yeni çip sipariş etmeyin çünkü bu çipteki pilin ömrü en fazla 10 yıl ve son üretilen DS1287'ler de 2000'lerin başında üretilmiş, yani pili sağlam DS1287 bulma ihtimaliniz çok düşük.

Internette ufak bir araştırmadan sonra DS1287'ye harici pil takma yöntemini buluyoruz.


Bir falçata ile yukarıdaki şemada ve aşağıdaki resimde görülen noktaları dikkatlice kazıyoruz.

Daha sonra kazıdığımız noktaları alkollü pamukla temizliyoruz, ardından az bir miktarda lehim pastası sürüyoruz. Önceden hazırladığımız ince kabloları dikkatlice lehimliyoruz.

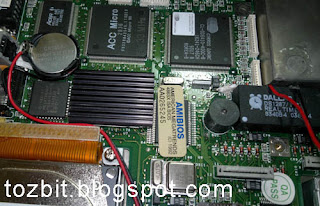

Daha sonra pil yuvamızı da lehimledikten sonra lehim yaptığımız yerleri sıcak silikonla güzelce sağlamlaştırıyoruz. (Mümkün olduğunca kısa kablo kullanmaya dikkat edelim. Burada uzun kullanılmasının sebebi uygulama yaptığımız laptop içinde uygun boşluğun çok uzakta olması. Masaüstü cihazlarda doğrudan pil yuvasını da çipe lehimleyebilirsiniz)


Daha sonra çipi ve pil yuvasını monte ediyoruz işlem tamam.



İyi eğlenceler :)
