TOMY alien attack

Tomy firmasının tabletop oyun cihazı TOMY ALIEN ATTACAK ile karşınızdayız.

Cihaz ekranı renkli VFD (Floresan) ekrana sahip, oynanış türü Scrolling Shooter olarak tanımlanıyor, sağa doğru ilerleyen eden uzay gemimizi yukarı aşağı hareket ettirip engellere çarptırmadan hedeflere ateş açıyoruz. Oyun iki seviye oynanabiliyor, oyun başlarken  Rossini'nin William Tell Operasından birkaç notayı duyabilirsiniz :)
Pille veya adaptörle çalışan, oldukça eğlenceli klasik bir parçayı daha tarihin tozlu raflarına saygıyla gönderiyoruz.

Görüntülü diafondan AV Monitör yapımı 1. bölüm (How to make an A/V moniteur from a intercom. chapter 1)

Urmet Domus marka bir adet görüntülü diafon geçti elime nasıl değerlendirebilirim diye düşünürken elimdeki bazı cihazları bağlamak için mini bir A/V monitör yapmaya karar verdim.

Öncelikle gerekli bağlantıları yapmamız lazım.

Cihazın 18V ile çalıştığını tespit ettim. Elektriği verince açılmadı. Sonra diafon olduğu için bir zil sinyali alması gerektiğini çözdüm. Zil bağlantısına 18V dokundurunca çalıştı ve ekrana beyaz bir görüntü verdi. Akabinde  NES klonu bir cihazdan Compozite video ve audio sinyali bağladım. Görüntü var ama ses yoktu. Bağlantı panosunu çıkardıktan sonra cihazı tamamen söktüm

 Cihazın içini açtığımda 2 devre kartı vardı. Biri diafon işlevleri için(solda ısı dağıtıcısı olan), diğeri video görüntüsü için. İki kart arasında 12V, toprak ve video sinyalini dışında bir bağlantı yok.

Ses iletişimi direkt santral üzerinden yapıldığı için ses devresi yok o yüzden ahizeyi söküyoruz.

Diafon kartınıda artık ihtiyaç kalmadığı için söküyoruz. Artık 18 Volt güç kaynağına gerek kalmadığı için de 12 Voltluk bir güç kaynağı temin ediyoruz. Güç ve Video jaklarını lehimliyoruz.

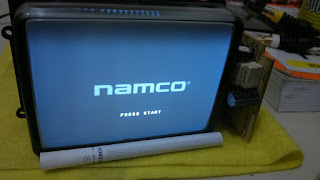

 Sonra cihazımızı açıyoruz ve görüntü geliyor.

Bir sonraki aşamada ses için preamp devresi ekleyip, bir kutuya koyarak kullanacağız.

SAYISAL ELEKTRONİK BİLGİSAYAR DERGİSİ 6. SAYI HAZİRAN 1978

Değerli dostlarım, tarihin tozlu raflarına gitmek üzere olan bir bilgisayar dergisiyle karşınızdayız. HAZİRAN 1978 baskısı SAYISAL ELEKTRONİK BİLGİSAYAR DERGİSİ 6. SAYI Çok az sayıda basılmış ve daktiloda hazırlanmış bir dergi olup, ön ve arka kapaklar mavi-yeşil arası tek renk basılmış. Derginin Sahibi ve Yazı işleri Müdürü Elektronik Yüksek Mühendisi Suat AKÇORA. Kapaklar dahil 36 sayfa olan dergide, Bilgisayar, Elektronik ve Endüstri Mühendisliğiyle ilgili yazılar mevcut. Tarihin tozlu raflarında kaybolmadan önce taranarak elektronik hale getirdi. Umarım zevkle okursunuz :)

classic xbox aladdin xt plus2 modchip

Merhabalar, nihayet xbox buldunuz ama elinizde oyun yok! ne yapacağım diye düşünüyorsunuz. Soft mod yapacak elinizde oyun da yok. Hemen bir adet modchip ediniyoruz. Çipimiz aladdin xt plus2 şipşak 25 günde elinizde :)

Cihazın önce bütün gamepad, power ve görüntü kablolarını çıkartıyoruz.

kasanın altındaki 6 adet vidayı torx tornavida ile söküyoruz.

Üst kapağı alıyoruz harddisk ve dvd'nin vidalarını söküyoruz,

harddiskin power ve data kablolarını söküyoruz ve kutusuyla birlikte bir kenara koyuyoruz sonra dvd'yi arkaya doğru kaldırıp altından kablolarını söküyoruz.
Güç kaynağını sökmenize gerek yok sadece anakart güç kablosunu söküyoruz.
Ön panel kablolarını anakarttan söküyoruz.
Fanın kablosunu anakarttan söküyoruz.

Anakartın 10 civarı vidasının hepsini söküyoruz. Artık anakart elimizde. Anakarttan hangi revizyon olduğunu buluyoruz. Bendeki V1.6

Anakartın üzerinde lehim yapacağımız noktaları işaretliyoruz.

Modchip ile birlikte gelen 10'lu konnektörü anakarta lehimliyoruz.

Bağlantı noktalarından bu konnektör bacaklarına 5 adet hat çekiyoruz.  Ben flopy kablosu kesip kullandım ama bu işe özel ince kablo kullanabilirseniz daha iyi olur.

Daha sonra 2 ekstra kabloyuda BT ve DO noktalarından çipin gerekli yerlerine lehimleyip çipi yerine oturtuyoruz. HO ve L1 gerekli değil. (Aynı serinin başka çiplerinin şemalarına göre yönü ters, aman dikkat :)

Montaj bitince anakartı yerine takıp power ve ön panel vidalarını takıyoruz. Ardından fişimizi ve görüntü kablomuzu takıp açma düğmesini 1 saniyeden biraz fazla basılı tutuyoruz ekranın sol üst köşesinde çipin logosu çıkıyor sonrada bir hata kodu verecek (harddisk ve DVD olmadığı için)

Daha sonra cihazımızı geri topluyoruz. Kopya oyunumuz takıp açıyoruz işlem tamam. Artık çipli bir xbox'ımız oldu :)

Cihaza daha büyük kapasiteli disk takmak istiyorsanız aşağıdaki bağlantoya tıklayınız. Görüşmek üzere :)
https://tozbit.blogspot.com/2017/07/klasik-xbox-hdd-degistirme-classic-xbox.html

PALM III PDA

Evet karşınızda yeni bir eski ürünle karşınızdayız :)
PALM III Kişisel Dijital Yardımcı (PDA)

16 MHz Motorola DragonBall MC68328 işlemci
2 MB RAM ve 160x160 piksel fosforlu yeşil arka aydınlatmalı ve 4 gri renk tonlu dokunmatik ekranı ile göz kamaştırıyor.

Zamanında bol para verilen bir cihaz. Temiz sorunsuz çalışıyor ama artık hiç bir işe yaramıyor. Alkışlayarak tarihin tozlu raflarına gönderiyoruz.
